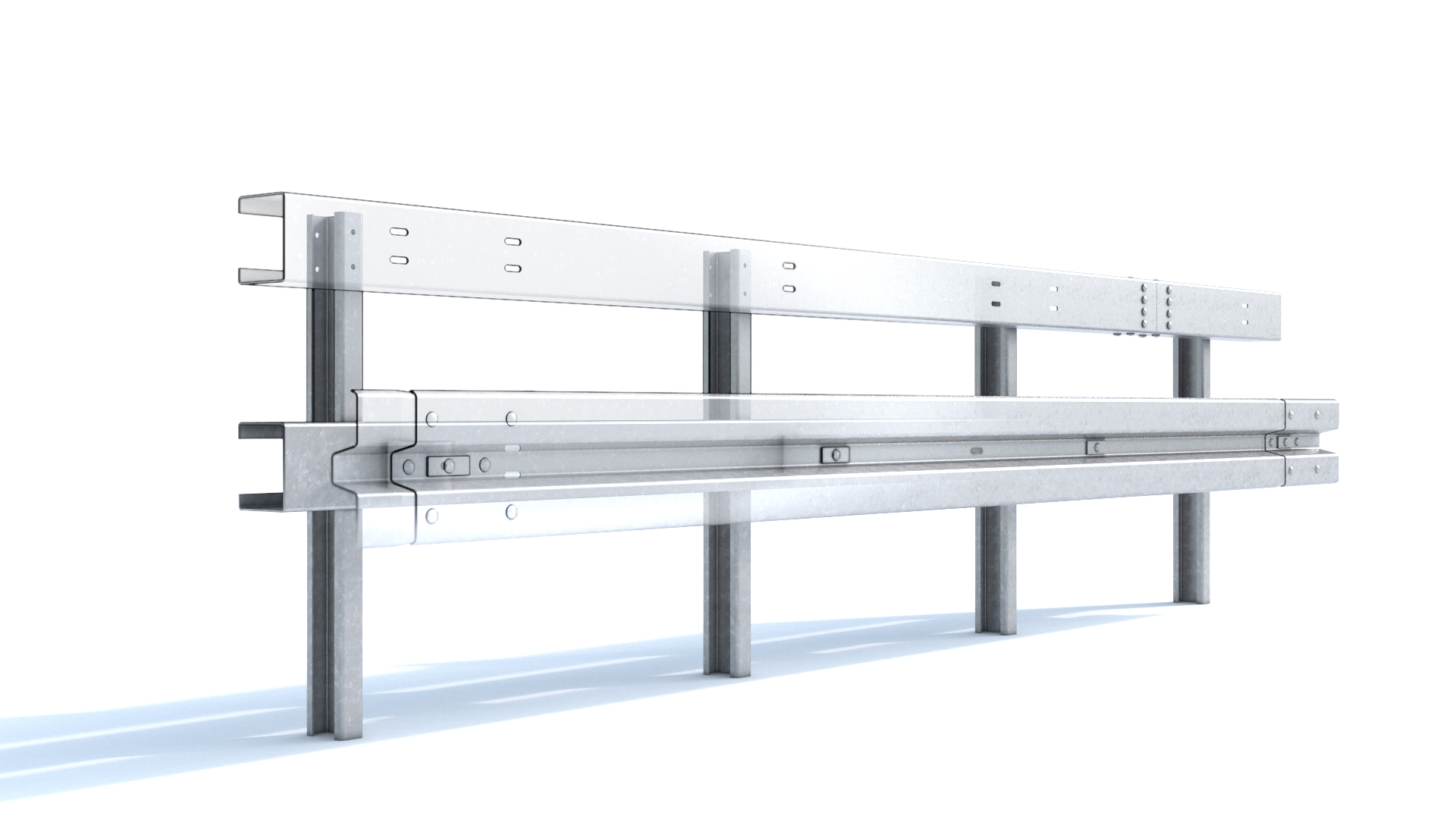

Super-Rail
Die einseitige gerammte Stahlschutzeinrichtung besteht aus korrosionsgeschützt ausgeführten Bauteilen nach RAL-RG 620. Die Länge der Holme und Pfosten sowie die Abmessungen der Deformationsrohre bestimmen das Format eines Elementes. Das System ist gekennzeichnet durch seine 4,00 m langen Holme und einen Pfostenabstand von 1,33 m. Laschen-Klemmverbindungen fixieren die rückseitig offen gestalteten Kastenprofil-Holmstränge am Pfosten. Die stumpf gestoßenen Kastenprofil-Stöße werden passförmig mit innen angeordneten Stoßverbindern fixiert. Die Schutzplankenholme überlappen, sind mit mehrfachen Schraubenverbindungen untereinander fixiert und über die Deformationsrohre mit den unteren Kastenprofilen verbunden.
Technische Details
Aufhaltestufe(n): H2, H4b, L2, L4b, N2
Wirkungsbereich(e): W2, W4, W7
Anprallheftigkeitsstufen: A
Systemhöhe: 1.15 m
Systembreite: 0.50 m
VIs: VI4, VI7
Gewicht: 71.5 kg/m (A) / 70.5 kg/m (B)
Wirkungsbereich(e): W2, W4, W7
Anprallheftigkeitsstufen: A
Systemhöhe: 1.15 m
Systembreite: 0.50 m
VIs: VI4, VI7
Gewicht: 71.5 kg/m (A) / 70.5 kg/m (B)
Prüflänge / Mindestlänge: 40 m
Leistungsklassen:
H2-W4-A/VI4H4b-W7-A/VI7L2-W4-A/VI4L4b-W7-A/VI7N2-W2-A
