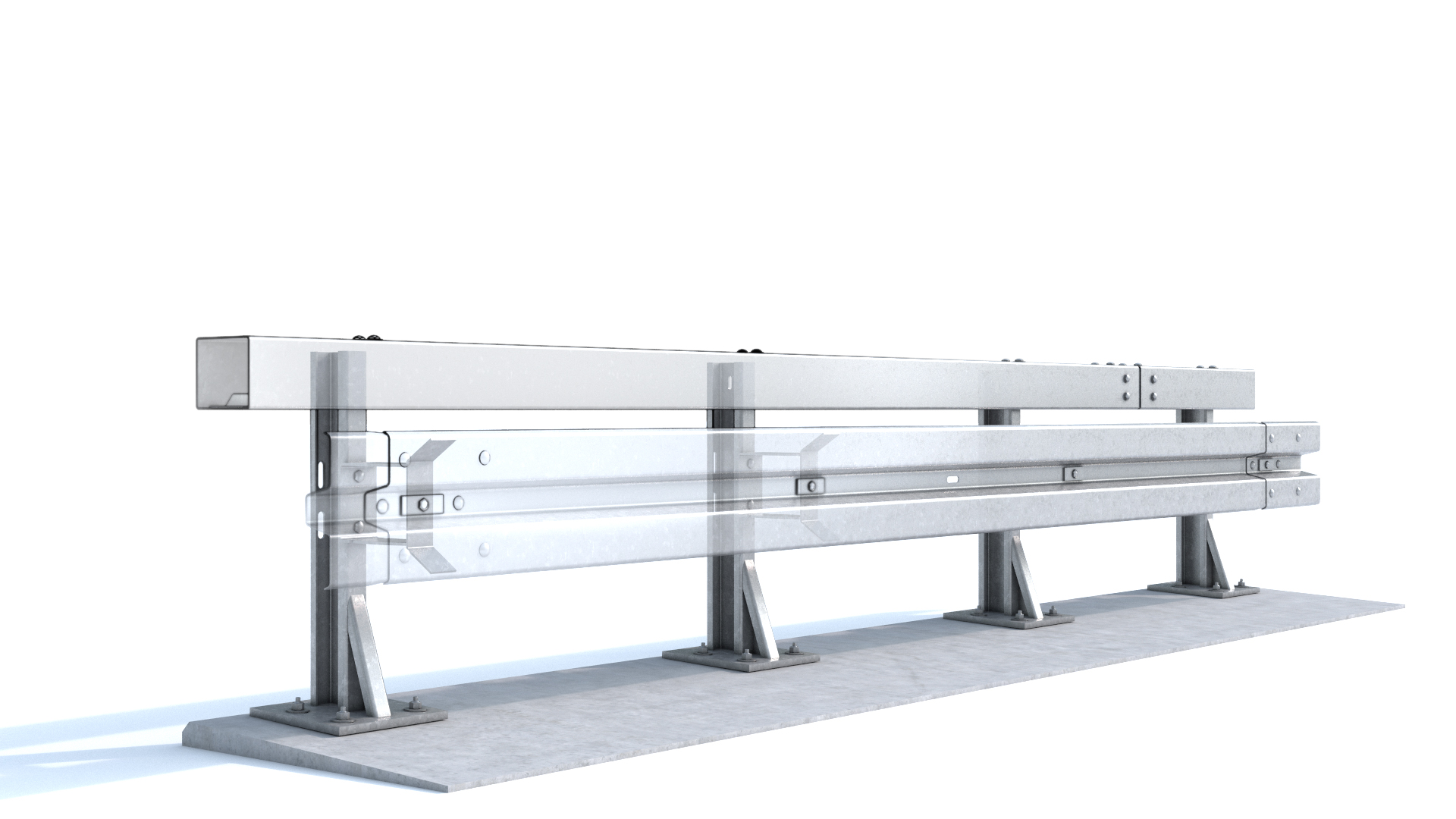

Super-Rail Eco BW

Die einseitige Stahlschutzeinrichtung für den Einsatz auf Bauwerken besteht aus korrosionsgeschützt ausgeführten Bauteilen nach RAL-RG 620. Die Länge der Holme und Pfosten sowie die Abmessungen der Deformationselemente bestimmen das Format eines Elementes. Das System ist gekennzeichnet durch seine 4,00 m langen Holme und einen Pfostenabstand von 1,33 m. Die Pfosten sind mit je 4 Verbundankern oder an einbetonierten Fertigteilankern auf der Brückenkappe befestigt. Über einen Befestigungswinkel ist der unten offen gestalteten Kastenprofil-Holmstrang am Pfosten verschraubt. Die stumpf gestoßenen Kastenprofil-Stöße werden passförmig mit innen angeordneten Stoßverbindern fixiert. Die Schutzplankenholme überlappen, sind mit mehrfachen Schraubenverbindungen untereinander fixiert und über die Deformationselemente mit den Pfosten verbunden.
